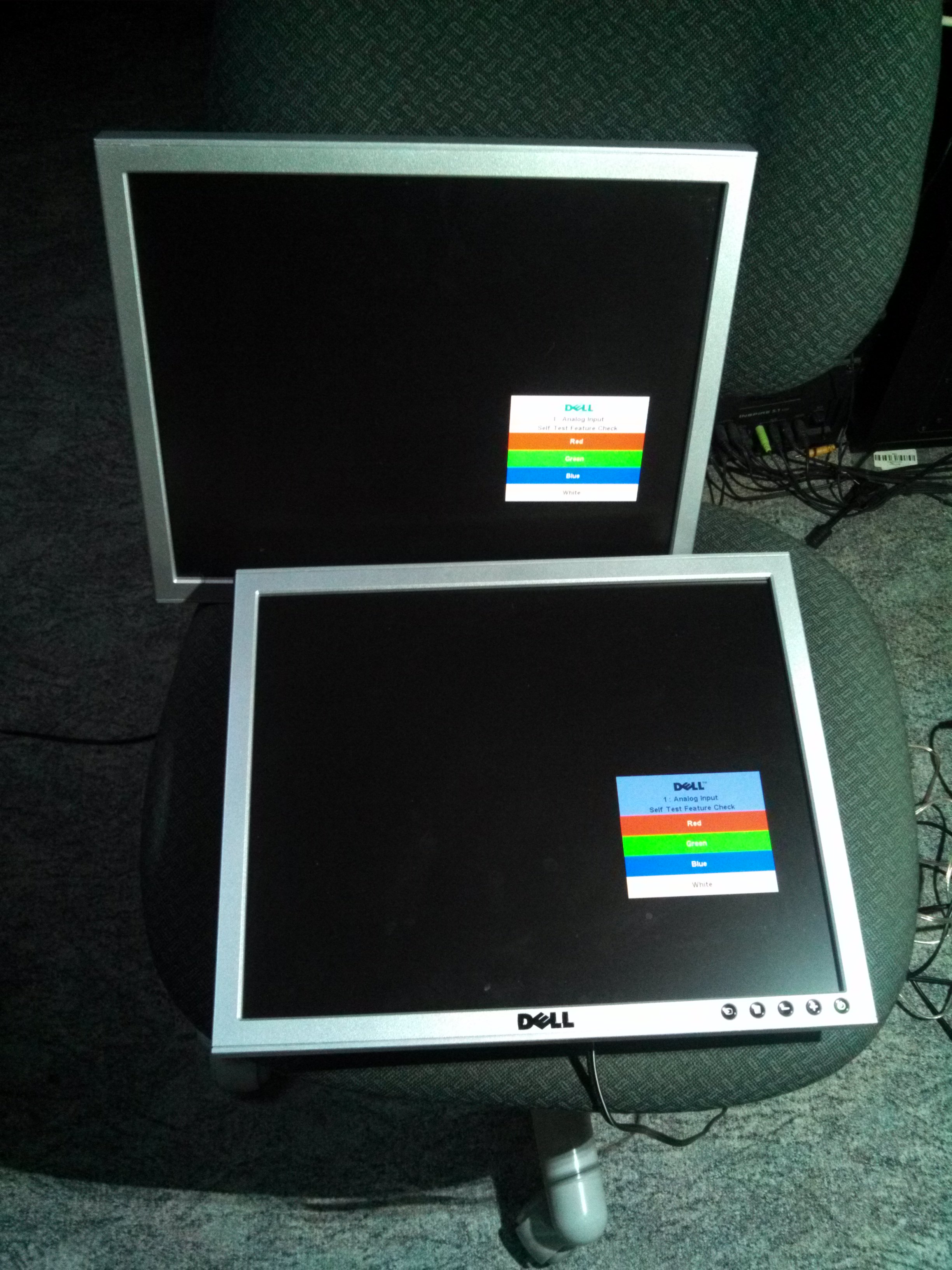

Ich habe mal wieder ein paar Monitore bekommen, diesmal waren 2 ziemlich niedliche Dell Monitore dabei. Äußerlich in gutem Zustand, leider nach dem anstecken der Grund weshalb sie niemand haben will – sie pfeifen. Das ist nicht schlimm und tut auch nix an der Funktion, aber es stört immens. Pfeifen wenn sie aus sind, und ein bisschen anderes pfeifen wenn sie an sind, schön abwechslungsreich.
Leider war ich was die Fehlersuche angeht viel zu optimistisch, die erste Vermutung das ein paar Elkos tot sind war falsch und da ich keine weiteren Ansätze hatte die ich hätte verfolgen wollen habe ich mich dazu entschlossen die Sache aufzugeben. Und kurzerhand das interne Netzteil durch ein externes ersetzt weil ich das schon immer mal machen wollte.

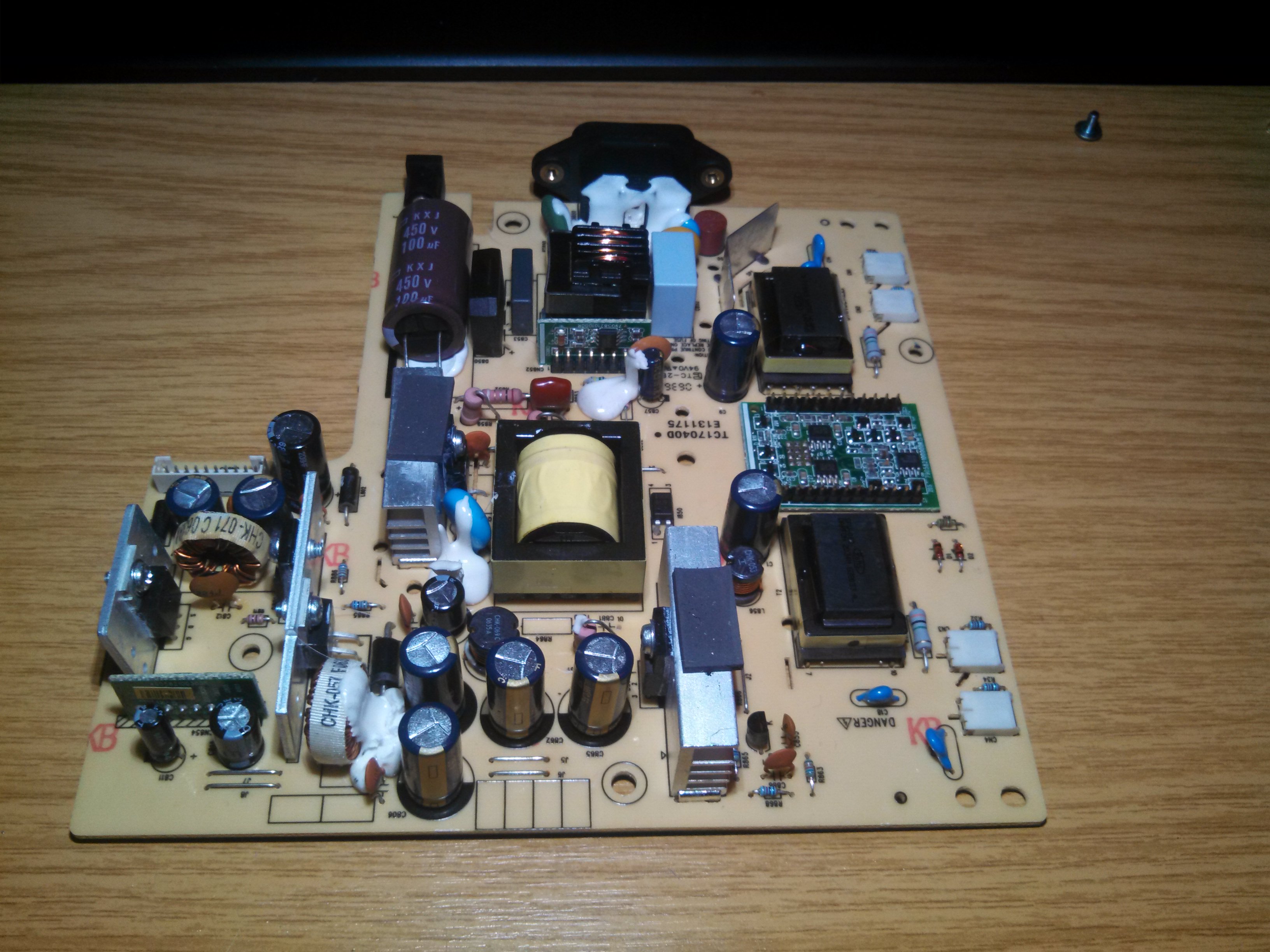

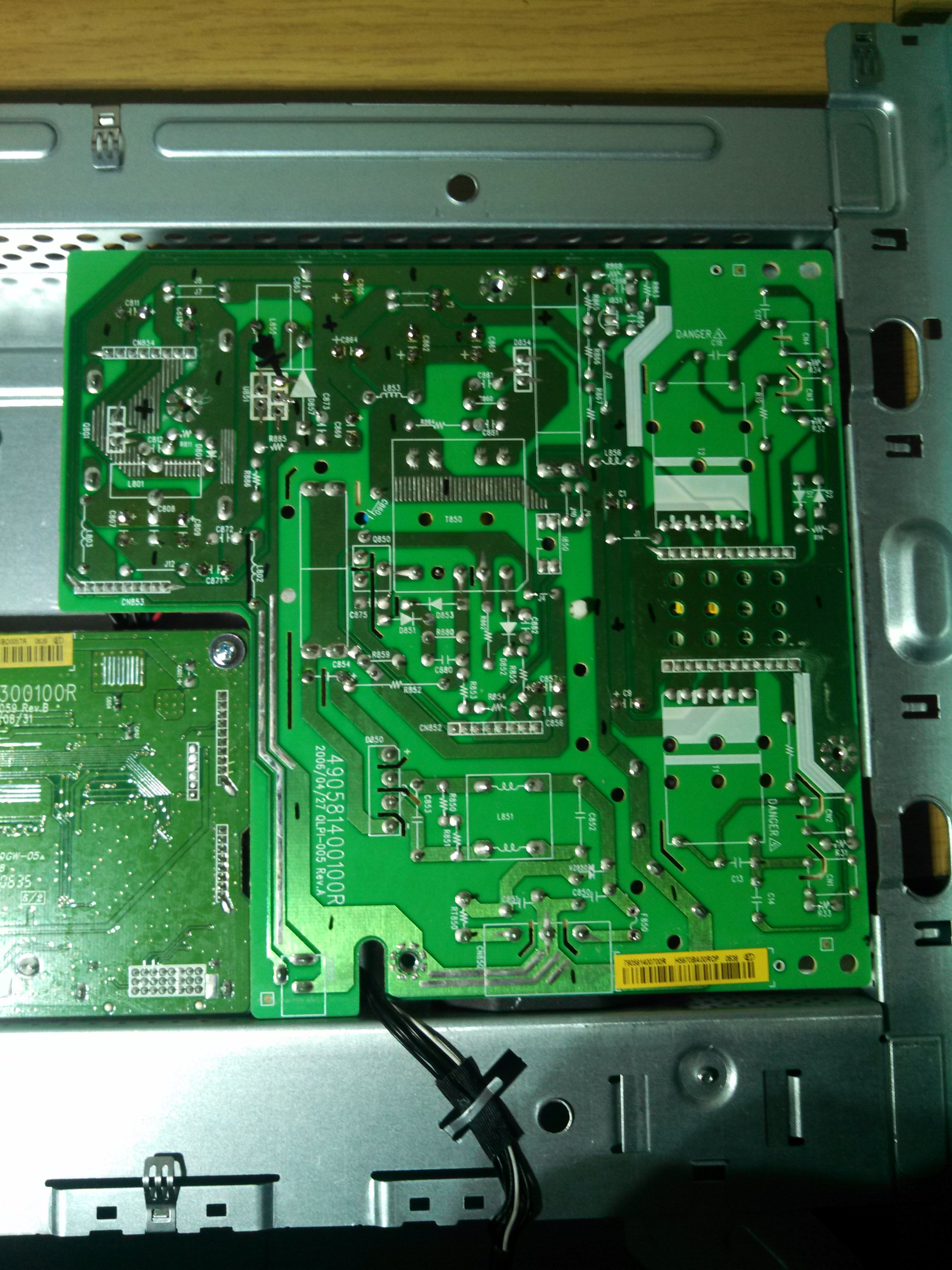

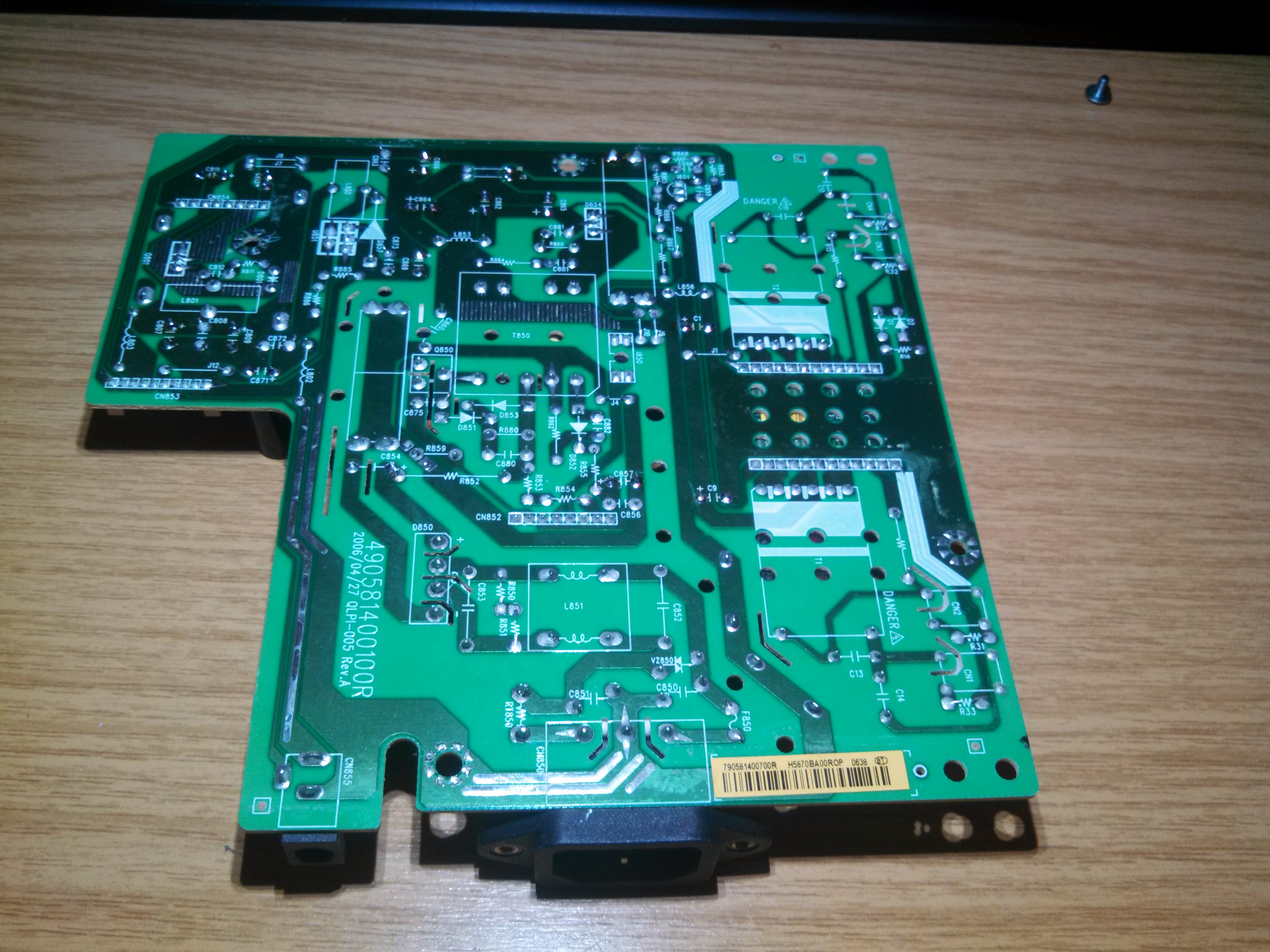

Dieses vorhaben Wiederrum ist wesentlich einfacher als erwartet. Das Interne Netzteil produziert irgendetwas um die 15V DC und versorgt damit direkt die Inverter für die CCFL Hintergrundbeleuchtung sowie einen kleinen DC/DC Wandler für die Logik. Des weiteren gibt es einen 12V DC/DC Wandler welcher an einer 6,3mm Hohlbuchse Spannung für außen ansteckbare Lautsprecher bereitstellt. Dieser Anschluss wird umfunktioniert um den ganzen Monitor mit Spannung von einem Externen Netzteil zu versorgen.

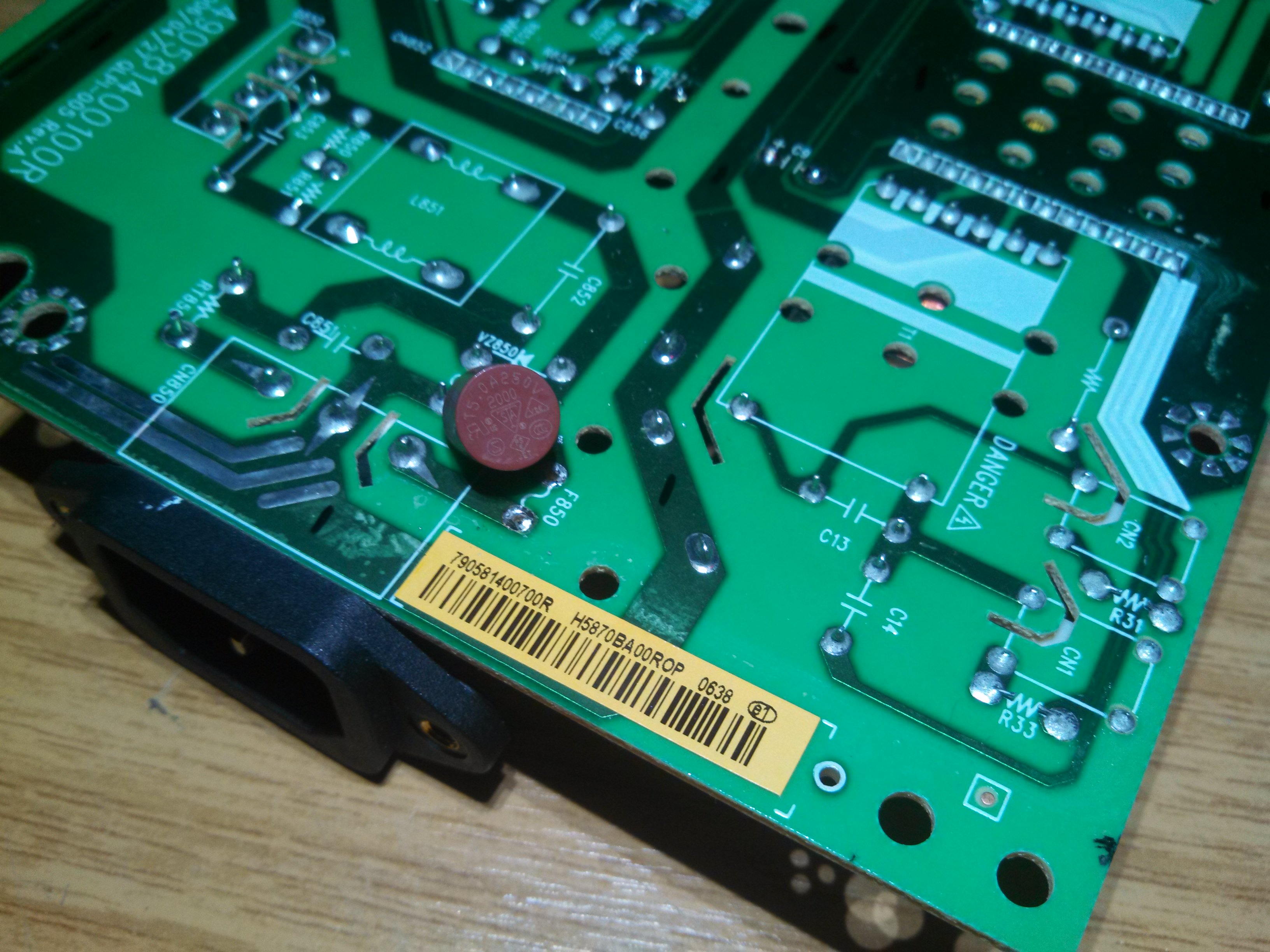

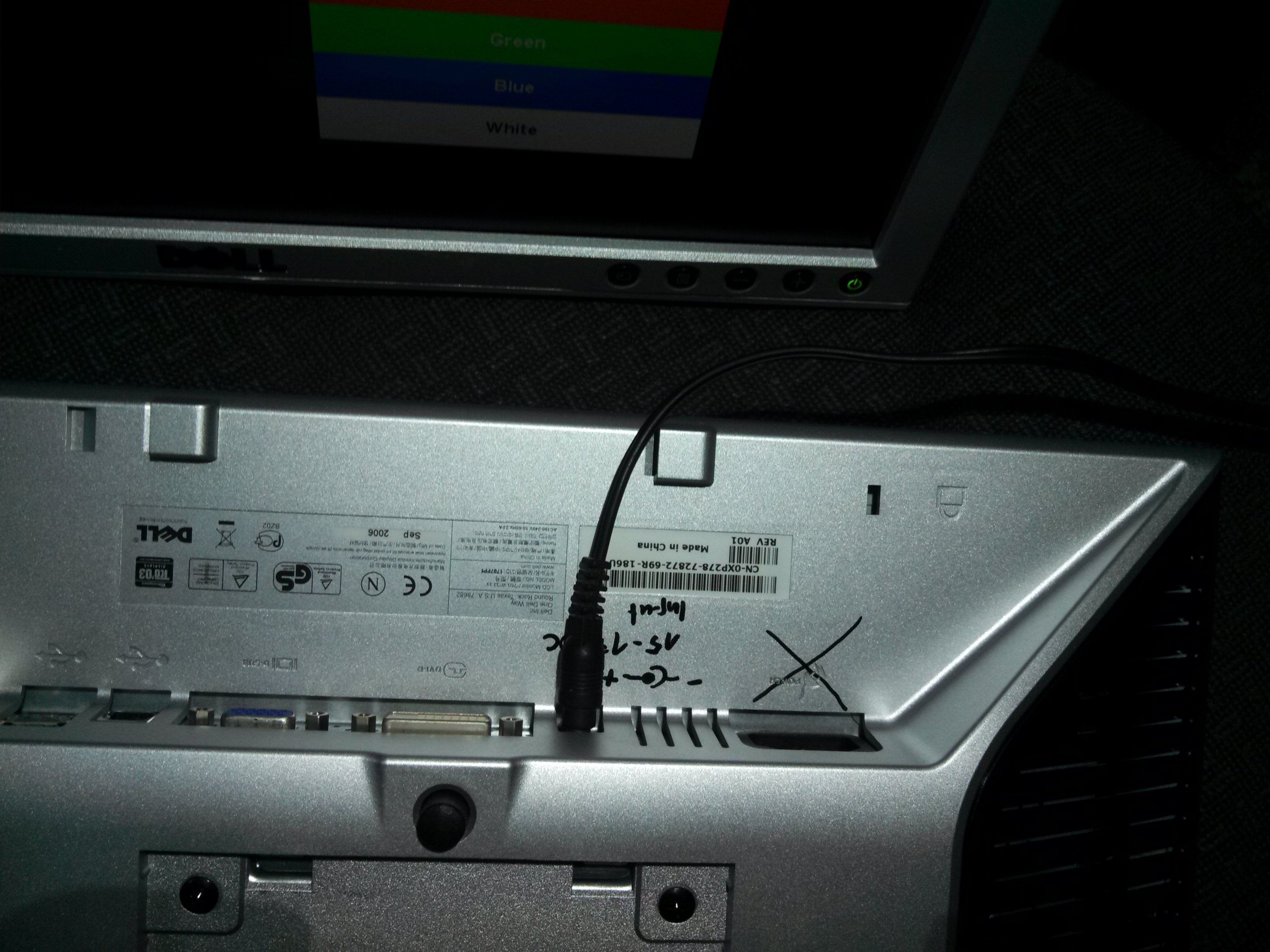

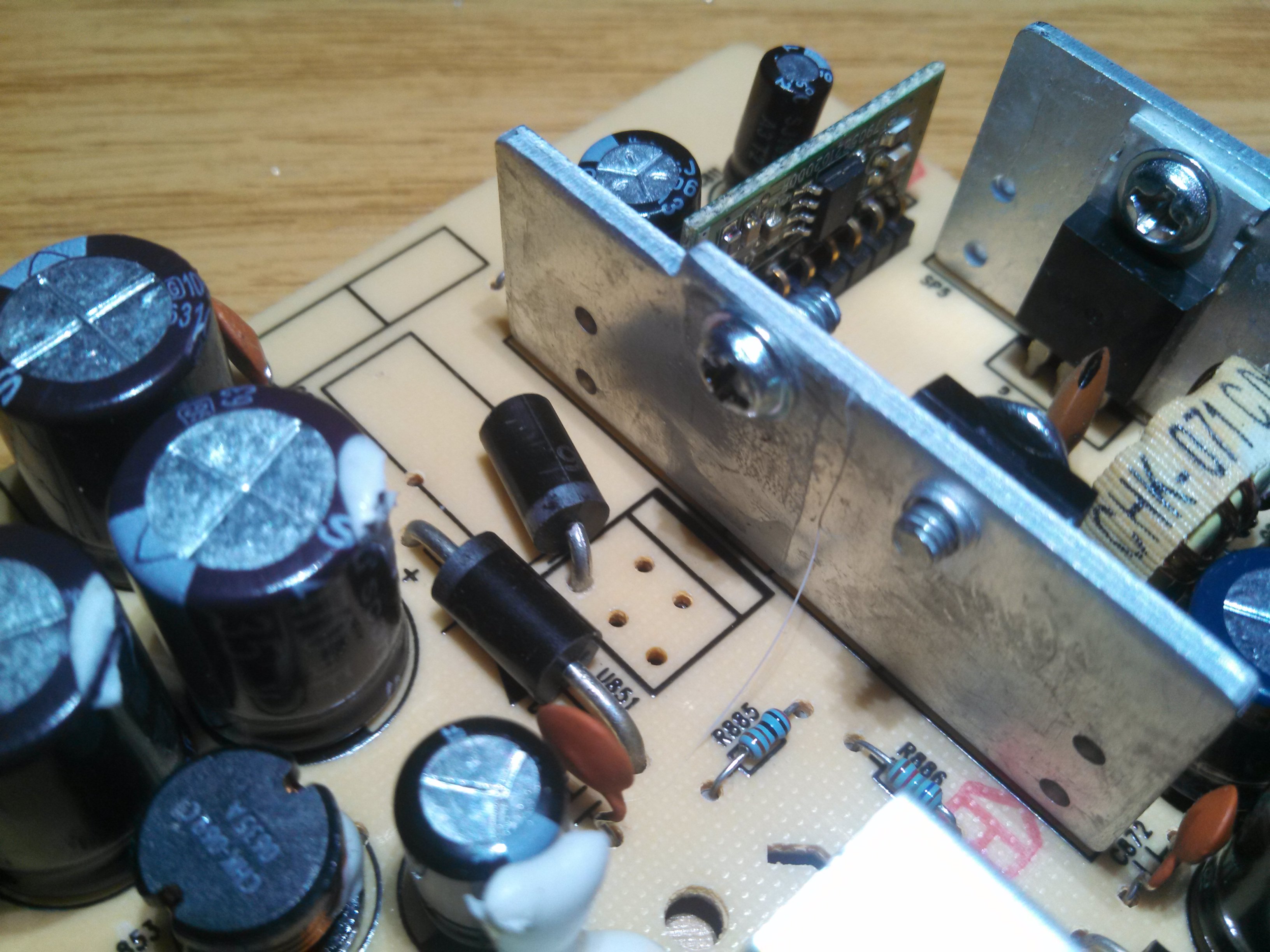

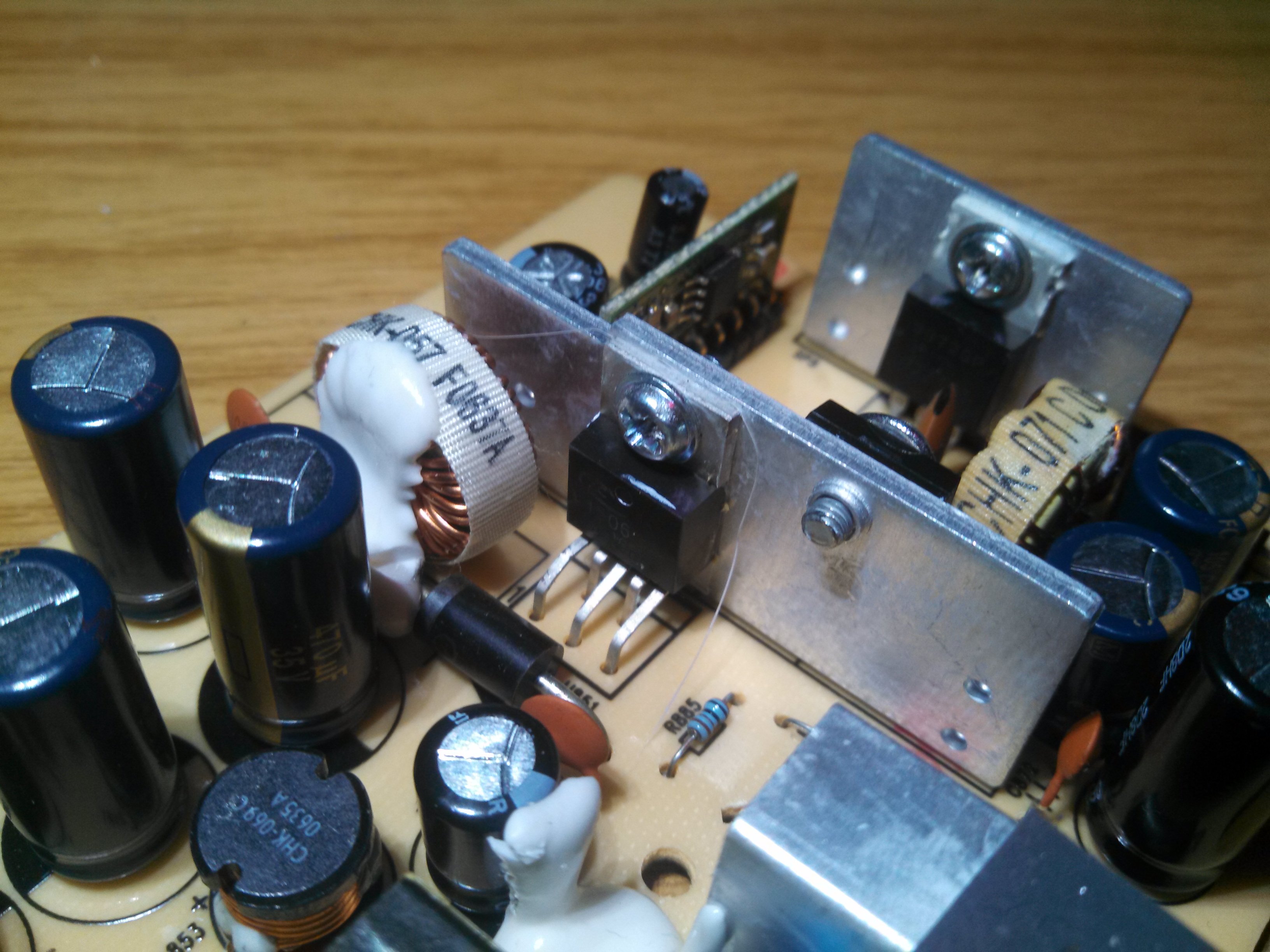

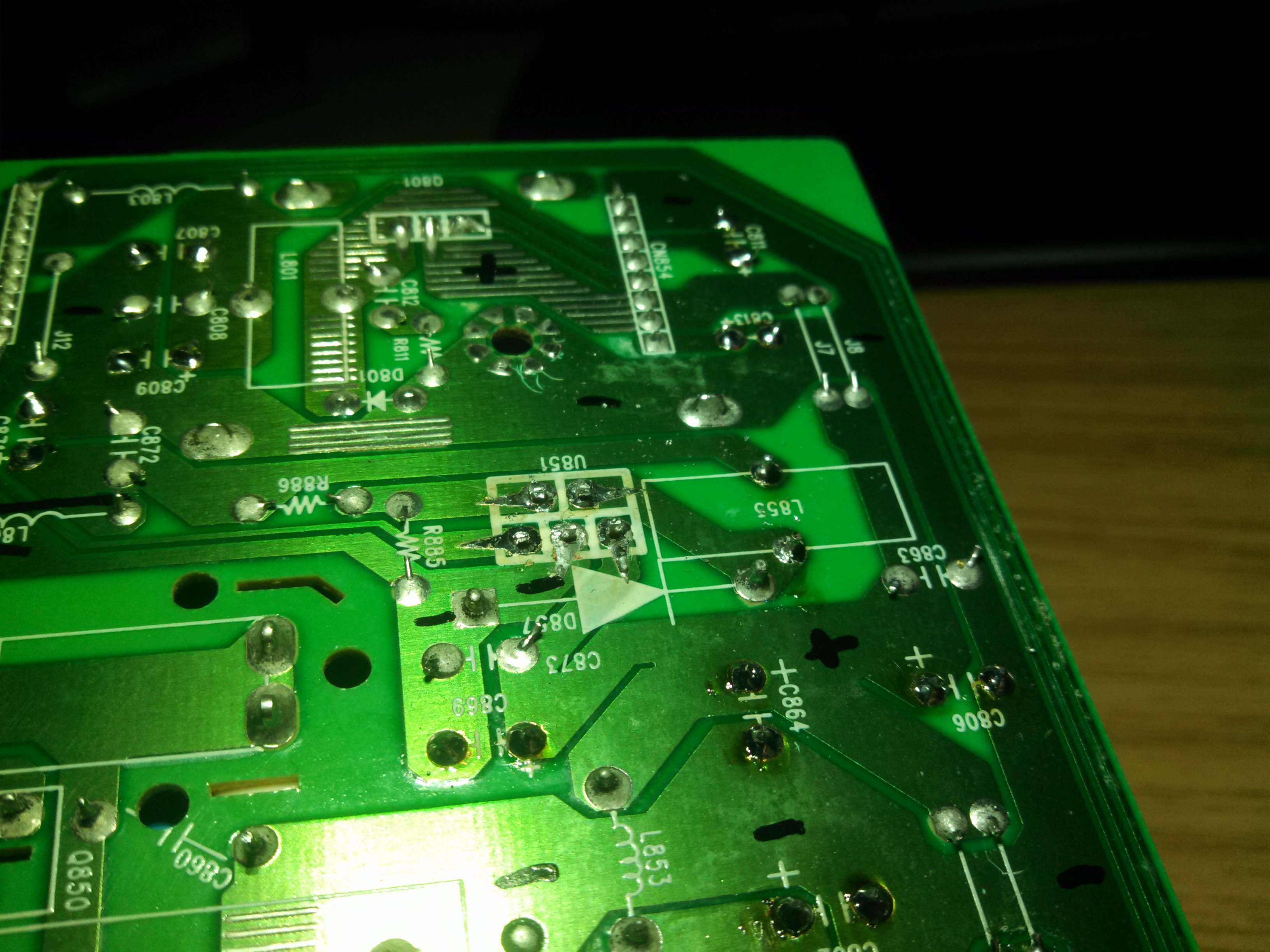

Eine kleine Messung hat ergeben das der Monitor maximal 3A bei 15V braucht, Die Buchse und die Leiterbahnen sind dafür ausreichend Dimensioniert also sollte das kein Problem sein. Damit es aber so funktioniert muss der Schaltregler gebrückt werden sowie eine kleine Spule die vermutlich nur entstören soll. Als Brücke zur Internen Spannung wird Eine Diode genutzt, damit haben wir gleich noch einen Verpolschutz eingebaut. Um sicherzugehen das niemand ein Netzkabel ansteckt wird noch die aufgelötete Netzsicherung entfernt (das hindert zwar nicht am anstecken, aber dafür bringt das anstecken nix). Das verwendete Netzteil stammt von einem Toshiba Laptop und ist angegeben mit 15V 6A, es bekommt auf die schnelle ein Y Kabel mit 2 Hohlsteckern und darf beide Monitore zugleich versorgen. Problematisch ist die Erdverbindung – ich mach mir ein wenig sorgen das das weglassen des Schutzleiters irgendwelche negativen Einflüsse haben könnte, bis jetzt ist noch nichts aufgefallen. Aber ich habe zumindest darauf geachtet das der Minus des Netzteiles eine Verbindung zum Schutzleiter hat, nur für den Fall … (manche Laptopnetzteile machen sowas, manche weniger, manche überhaupt nicht). Am Ende gibt es noch ein paar Bilder für all diejenigen die vom vielen lesen schläfrig geworden sind.
